绝缘道夹板的作用及型号

更新时间:2021-07-07    点击次数:103次

一、鱼尾板概述

鱼尾板(轨道接头夹板)俗称道夹板,在轨道接头处起连接作用。分为轻轨、重轨和超重轨。鱼尾板是一种用于轨道与轨道之间连接使用的连接紧固件,鱼尾板的使用比钢轨对焊技术要省事省工,安装简单快捷,鱼尾板与鱼尾螺栓配套使用。鱼尾板,其中部设有螺孔,沿螺孔水平轴线的上、下两侧设有与轨头下部相接触的上工作面,及与轨底上部相接触的下工作面,所述上工作面后部向上沿伸形成一高于轨面的过渡段,该过渡段沿鱼尾板长度方向形成中间高,两端低的桥拱形。上述桥形鱼尾板结构简单,可减少车轮对钢轨接头的冲击,增加了接头处钢轨纵向变形的连续性,提高了列车通过时的平顺性。




二、鱼尾板种类

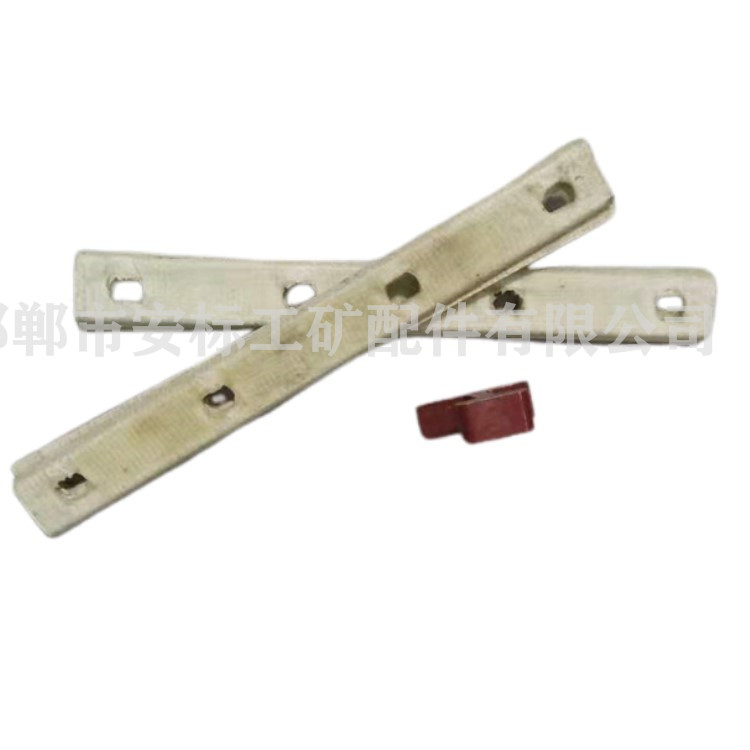

1、轻轨鱼尾板又名道夹板,重轨鱼尾板又名起重轨斜接头夹板。绝缘鱼尾板全部为绝缘材料制成。绝缘鱼尾板是一种高强度复合材料制成的新型轨道材料。它耐腐蚀、防生锈、防紫外线、不导电、不导磁。属于热固性材料,不能二次加工,因此不怕偷盗。

2、鱼尾板型号根据钢轨可分为8kg12kg15kg18kg22kg24kg30kg38kg43kg50kg60kg75kg。绝缘轻轨鱼尾板有8KG.9KG.12KG.15KG.18KG.22KG.24KG.30KG. 绝缘轻轨鱼尾板又名道夹板绝缘重轨鱼尾板有38KG.43KG .50KG.60KG.QU70.QU80.QU100.QU120又名起重轨斜接头夹板。

3、普通铸铁鱼尾板有四孔鱼尾板和六孔鱼尾板两种,绝缘鱼尾板国外有BS47UIC系列,例BS80ABS75RUIC60UIC54。具体又有四种。

4、鱼尾板按材质区分有:球墨铸铁、Q235轧制、锻造等。鱼尾板主要使用中碳钢和高碳钢为原材料,我司主生产的鱼尾板型号为115RE132REUIC60UIC54BS80ABS90ABS100A90/91LB等。另外也生产机加工的复合鱼尾板以及铸铁或者铸钢鱼尾板。
