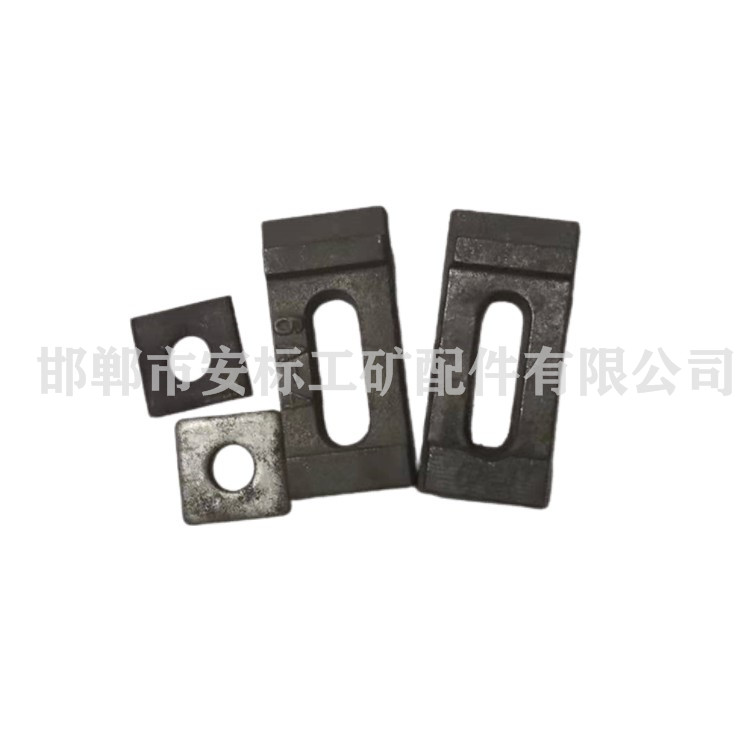

04G325行车轨道压板的安装要求

更新时间:2021-09-18    点击次数:113次


04G325轨道压板的安装要求:

(1)完成钢轨接头铺好复合橡胶垫板后对轨道调整定位,并将螺栓、压板等零件就位,shift压板紧压钢轨下翼缘,然后安装垫板、弹簧垫圈,将螺母拧紧到压板上橡胶压舌缩量为2-3mm。

(2)轨道安装的允许偏差要求轨道 中心位置偏差≤±5mm,轨道顶面标高差≤±5mm,两条轨道中心距离偏差≤±5mm,厂房横向同一位置上两条轨道顶面的相对标高差,柱子≤10mm,其他处≤15mm。

(3)厂房伸缩缝处的钢轨采用四孔夹板联结。

(4)04G325弹性复合橡胶垫板是和轨道压板相匹配,如轨道压板为    QU80型,即选用7a-3型复合垫板。

(5)根据压板型号选用螺栓。螺栓长度计算:L=h1+h2+h3式中,h1=压板安装后砼垫板******标高值,h2=砼垫层厚,h3=吊车梁翼缘厚压板数量按一下要求得式中:n为压板数量,为单轨总长度(米)04g325弹性复合垫板为压板总数之1/2,螺栓与压板数量相等。

(6)04G325弹性复合橡胶垫板上面的矩形凸条和槽沟顺轨道方向置轨道下面,垂直于轨道的中心线并和轨道两侧的螺栓相对。

(7)04G325复合橡胶垫板放置在砼垫曾之前,必须将垫层面清理干净,以免杂质混入当中使橡胶垫板的使用性能降低。

(8)按下列顺序组装轨道压板。螺栓穿入钢筋混凝土吊车梁予留孔内——止退块——弹簧垫圈——螺母——予紧——调整压板主体,使前端与轨道边缘靠紧——***后紧固到使压板上橡胶压舌压缩量为2-3mm。

(9)压板的中心线垂直于轨道中心线,不得歪斜。
