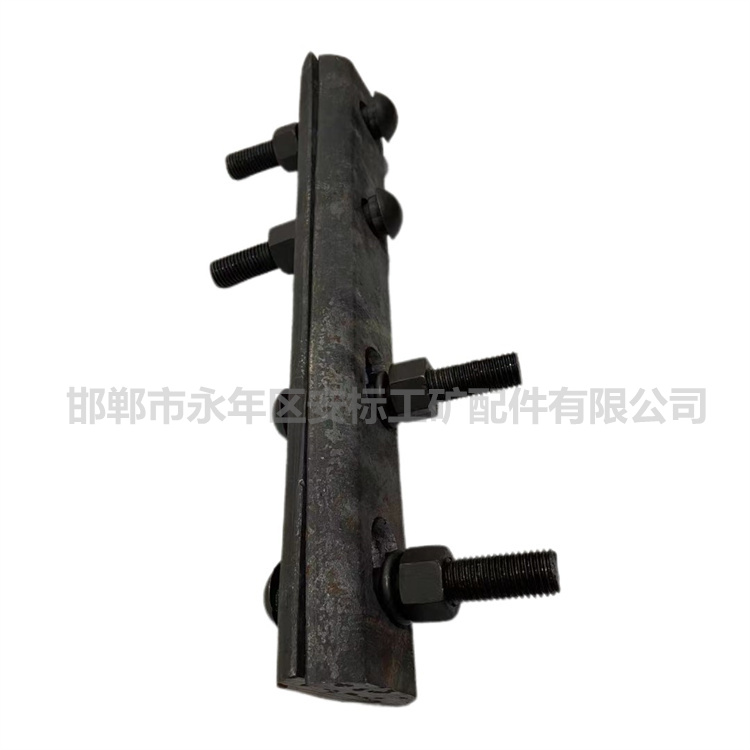

斜接头夹板的制作要求及材质要求

更新时间:2021-09-25    点击次数:57次

材质与性能要求

(1)轨道压板、固定底板及楔形调板采用Q235Q345钢铸件,铸造碳钢的标准,表面粗糙zui大允许641486M《铸件尺寸公差》中CT6级要求;

(2)当底板材质为Q235时,T型螺栓为C级,zui大拧紧力矩为150N.M,承受与每个轮压zui大侧向力为45KN,当底板材质为Q345,T型螺栓为8.8,拧紧力矩为220N.M,承受于每个轮压的zui大侧向力为55KN.

(3)垫圈为钢制垫圈,其性能等级为100HV

(4)固定件底座与吊车梁焊接型号选用应与联结件材质相符合,如采用Q235Q345钢时分别采用E4315E5015型焊条。


制作要求

1轨道压板,固定底板及楔形调整板等采用失蜡精密铸成后须经退火处理;

2轨道压板、固定底板及楔形调整等铸件表面应光滑,浇铸口、胃口、多肉、结疤、氧化铸皮等必须清楚干净,表面不得有缩孔,热裂纹和夹层铸造缺陷;

3、未注明圆角r12

4T型螺栓的表面粗糙的zui大允许值为12.5un

5、螺母、垫圈及弹簧垫圈为标准件应分别符合GB4185《六角螺母》(粗制),GB9585《平垫圈C级》及GB9387《标准型弹簧垫圈》标准;
